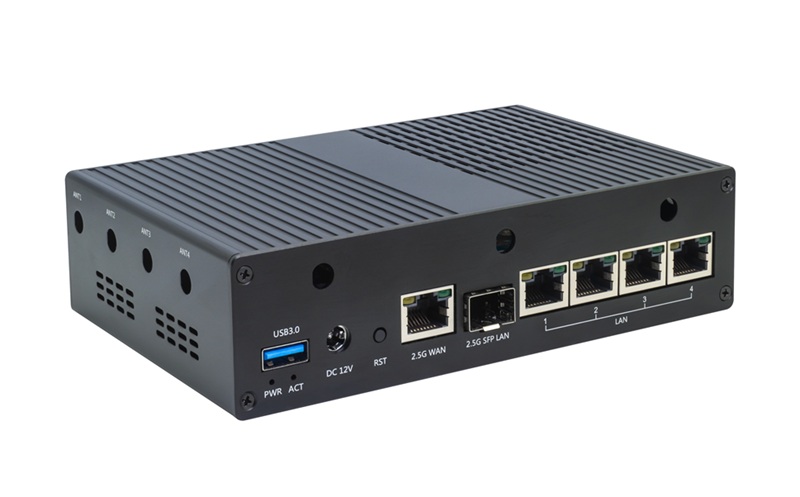

Banana Pi BPI-R4 Lite 智能路由器板采用联发科MT7987A四核Arm Cortex-A53芯片设计，板载支持2GB DDR4和8G eMMC 存储。支持1个2.5G SFP光口和1个2.5G RJ45 WAN口，支持4个1G RJ45 LAN接口。支持M.2接口，可以扩展 4G/5G模块。1x miniPCIe插槽，PCIe3.0 2lane接口，用于Wi-Fi 7无线网卡。
主要特点:
* 联发科MT7987A四核Arm Cortex-A53
* 2GB DDR4（SOC支持最高可达4GB）
* 8GB eMMC flash
* 256MB的SPI-NAND Flash
* 32MB的SPI-NOR Flash
* Micro SD卡插槽
* 1x 2.5G SFP
* 1 × 2.5G RJ45 WAN（支持POE与POE模块焊接）
* 4x 1G RJ45局域网
* 1x USB3.0插槽
* 1x M.2 KEY-B插槽，配备USB3.0接口，用于5G模块
* 1个带PCIe3.0 2lane接口的miniPCIe插槽，用于Wi-Fi 7网卡（可选：2个带PCIe3.0 1lane的miniPCIe插槽）
* 1x miniPCIe插槽与USB2.0接口
* 1x USB TypeC调试控制台
* 2x8引脚MikroBUS头用于扩展应用
应用方向:
- Internet服务路由器
- Wifi 7无线路由器
- 4G/5G无线路由器
- 无线中继器
- 家庭安全网关
- 家庭自动化
- Nas设备
- 网络和通信应用
硬件接口示意图:
硬件规格:
在线Wiki 开发文档 : https://docs.banana-pi.org/zh/BPI-R4_Lite/BananaPi_BPI-R4_Lite
硬件规格:
|
CPU主控 |
联发科(MediaTek) MT7987A Quad-core Arm Cortex-A53 |
|
SDRAM内存 |
2GB DDR4(SOC 最大支持 4GB) |
|
板载存储 |
MicroSD (TF) 卡,板载8GB eMMC |
|
GPIO |
用于扩展应用的2x8 PIN microbus头，其中一些可用于特定功能，包括UART， I2C， SPI， PWM。. |
|
网络接口 |
1个2.5G 网口 4个 10/100/1000Mbps 千兆网络接口 |
|
SFP |
1x 2.5G SFP光口 |
|
Wifi |
支持Wifi6/Wifi7扩展 |
|
mini PCIE |
1个miniPCIe插槽，带PCIe3.0 2lane接口，支持Wi-Fi 7网卡；1个miniPCIe插槽，带USB2.0接口 |
|
M.2 接口 |
1x M.2 KEY-B 接口 采用 USB3.0 ，支持 5G 模组 |
|
USB |
1xUSB 3.0 接口 |
|
按键 |
Reset button,WPS botton, boot switch |
|
Led 指示灯 |
Power status Led and RJ45 Led |
|
DC 供电 |
12V/5.2A |
|
尺寸 |
100.5x148mm |
|
重量 |
250g |
在线Wiki 开发文档 : https://docs.banana-pi.org/zh/BPI-R4_Lite/BananaPi_BPI-R4_Lite
