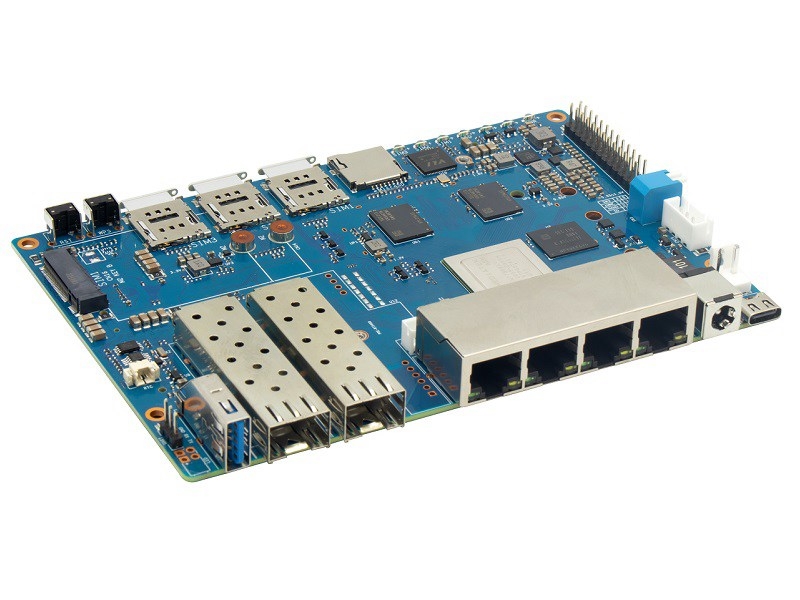

香蕉派BPI-R4路由器板采用联发科MT7988A (Filogic 880)四核ARM Corex-A73方案设计，板载4GB DDR4内存,8GB eMMC存储,128MB SPI-NAND闪存，还具有2个10Gbe SFP光电口, 4x Gbe千兆网口，带USB3.2端口，M.2接口支持4G/5G/NVME SSD.2x miniPCIe插槽，带有PCIe3.0 2lane接口，支持Wi-Fi 7网卡(Network interface Card)。它是一个非常高性能的开源路由器开发板。

联发科(MediaTek) MT7988(Filogic 880)：

联发科Filogic 880,36Gbps Wi-Fi 7接入点/路由器/网关平台,提供最快和最可靠的网络连接体验.

联发科MT7988A是世界领先的网络处理平台，可在有线和无线应用中提供高性能和可靠的网络体验。MT7988A包含丰富的连接接口集，包括4个千兆以太网端口。2个UNXGMII接口。4个PCIe接口和2个USB 3.2 接口，MT7988A进一步实现无缝Wi-Fi 7三频段，2.4 GHz.5GHz和6ghz，连接，其Wi-Fi 7配套芯片具有320mhz带宽，4096-QAM,MLO,MRU和AFC。为了满足快速发展的隧道应用需求，MT7988A配备了联发科隧道卸载处理器系统(TOPS)，有助于处理各种隧道协议。MT7988A通过精心调整的联发科TOPS ISA优化网络性能，致力于将网络传输性能提升到高级水平。

应用场景：

• 互联网服务路由器
• Wifi 7 无线路由器
• 4G/5G 无线路由器
• 无线/有线中继通信网关
• 家庭安全网关
• 智能家居控制网关
• Nas网关
• 网络通信应用

硬件接口示意图：

Banana pi BPI-R4 硬件规格表
CPU主控	MediaTek MT7988A (Filogic 880) 四核Arm Corex-A73,1.8GHz 处理器
SDRAM内存	4 GB DDR4 内存
板载存储	MicroSD (TF) 卡座,8GB eMMC
GPIO	26 Pin GPIO, 26 Pin GPIO,支持 UART, I2C, SPI, PWM, I2S..
网络接口	4 Port 10/100/1000Mbps 千兆网口
SFP光电口	2x10G SFP光电口
mini PCIE	2x miniPCIe PCIe3.0 接口支持Wi-Fi 7 NIC (网络接口卡)
M.2 interface	1x M.2 KEY-B 接口采用 USB3.2 支持5G,1x M.2 KEY-M 接口采用PCIe3.0 接口支持NVME SSD硬盘
USB	1xUSB 3.2 接口
按键	Reset 按键,WPS 按键, boot switch 按键
Leds灯	Power status Led and RJ45 Led
DC 供电	12V/5.2A or 19V 3.2A
尺寸	100.5x148mm 与 [Banana Pi BPI-R64]] 和 Banana Pi BPI-R2 尺寸一样
重量	250g

在线WIKI开发文档: https://docs.banana-pi.org/en/BPI-R4/BananaPi_BPI-R4
