OEM/ODM定制产品

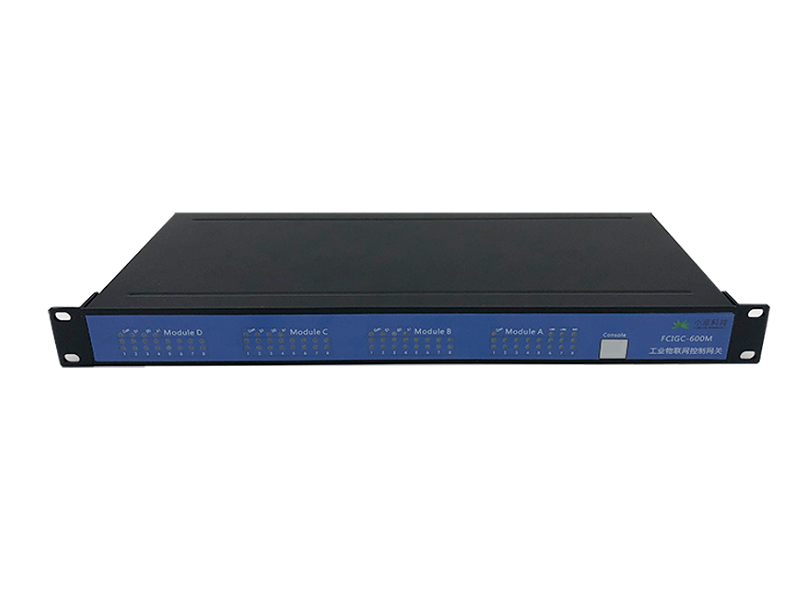

AI 边缘计算工业控制网关,采用全志 Allwinner A40i工规级芯片设计

CPU:A40i ARM Cortex–A7 4核,1.2GHz,Linux
1GB DDR3,8GB EMMC ,可内置大容量SD卡和硬盘
设备接入能力:<= 256台
模拟量<10000+
数字量<50000+
控制量<10000+
表达式计算定义、报警处理
视频RTSP/RTMP、Onvif、GB28181,语音对讲
C/C++表达式/梯形图/Java/Python边缘计算二次开发环境
Docker功能(近期发布)
内置嵌入式SCADA软件功能(近期发布)

    FCIGC-600M大型工业物联网智能网关是新一代物联网接入设备,配备2个独立IP以太网和8个RS485接口,配置灵活,广泛适用于电力、石油、厂矿、及物联网行业的自动化监控场合。为满足现场复杂的电气量接入需求,FCIGC-600M设计了3个可扩展IO槽位,每个IO槽位可根据需要配置为8xRS485、8xDI、8xDO或8xAI中的任意一种IO板卡,配合提供灵活多变的配置组合方式。FCIGC-600M内置海量规约解释库和实时数据库,可连接国内外各种保护装置、测控装置、IEDs等设备,并支持IEC61850。可根据用户要求定制特殊规约;提供开放的API,方便用户自行开发规约软件,规约软件可独立下载。

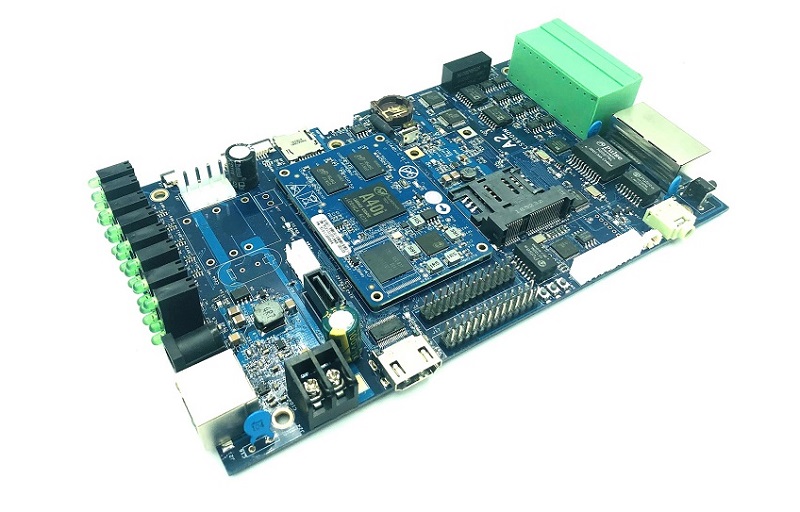

    PCBA 设计:

    FCIGC-600M支持数百台设备的接入,数据协议解析、转换与统一传输。
    FCIGC-600M的另一大特点,就是强大的视频处理能力,包括RTSP/RTMP视频推拉流、Onvif/GB28181协议栈等视频监控传输功能,实现对多厂家视频前端设备(IPC、NVR)的兼容接入,配置大容量硬盘后可取代NVR,实现视频录像及回放功能;同时具备语音对讲功能,提供了业界唯一的数据+视频完美融合的解决方案。

    FCIGC-600M支持三种配置方式:
    1、内置WEB管理,通过浏览器查询/配置设备的工作参数;
    2、专用的配置软件配置设备参数;
    3、云端远程管理,通过网关对网关进行配置和诊断,实现固件和应用程序的升级

    FCIGC-600M使用了先进的iCoupler®数字隔离技术、RS485自动方向控制、RS485零延时传送技术,在设计上充分考虑了工业现场应用的特殊性,遵循EMI/EMC设计规范,适应各种严酷的工业现场和物联网现场,保障通信以及各种IO信号量的可靠。

    产品特性:
    (1)内置200+通讯规约库(详见协议列表清单),包括:MQTT及其它物联网协议、OPC UA、IEC 60870-5-101/103/104、CDT、SPABUS、标准MODBUS及数十个变种,即插即通;可根据需求快速定制特殊协议,可提供二次开发环境;
    (2)支持西门子全系列PLC通过工业以太网通信;支持其它型号的PLC内部规约通信;
    (3)支持IEC61850 Server/Client功能,实现传统规约与61850的双向转换;
    (4)视频流获取、传输、分发,云台控制、本地流媒体服务器功能;
    (5)加密传输、断点续传;
    (6)内置RTC,提供高精度时间参考;
    (7)模块化设计,基本单元+3个扩展单元,支持按需配置。扩展IO单元模块包括:① 8xRS485模块,带隔离,② 8xDI模块(开关输入模块),无源输入(最多支持3个模块混插),③ 8xDO模块(开关输出模块),8路继电器输出(最多支持3个模块混插);④ 8xAI模块(模拟量输入模块),支持0-5V、0-20mA输入(最多支持3个模块混插);⑤ 可根据需求定制Rola、433M无线传输模块、电力线载波模块。
    (8)本地设备配置管理,云端设备配置管理;
    (9)Telnet、SNMP服务;
    (10)可选择显示模块LCM,提供人机界面(HMI),对设备进行配置与展示;
    (11)强电磁兼容性设计,符合国际相关标准,具有良好的抗干扰能力;
    (12)可进行二次开发,提供完整的协议开发包,可定制各种协议;
    (13)标准19 英寸 1U 上架式外型,造型美观,组屏方便;
    (14)容器功能(近期发布);
    (15)嵌入式SCADA功能(近期发布);

    硬件规格:
    HardWare Specification
    性能 CPU:ARM Cortex–A7 4核,1.2GHz,Linux操作系统,1GB/2GB DDR3,8GB EMMC ;可内置大容量SD和大容量硬盘
    基本通信单元 100Base-T以太网接口:2路,RS485:8路,带隔离
    扩展通信单元 槽位数量:3,组合方式:任意组合,板卡种类:8xRS485:8路485,带隔离;8xDI:无源输入型,板卡提供24V隔离电源,8xDO:继电器输出型,NC、COM、NO节点,8xAI:0-5V 或4-20mA,2线或3线输入,板卡提供24V隔离电源
    显示接口 HDMI1.4,支持1080p@60fps,USB支持键盘、鼠标;或电阻/电容显示屏接口
    数据处理功能 设备接入能力:<=64台(根据带宽和采样周期可调),模拟量<10000,数字量<10000,控制量<10000,表达式计算定义、报警处理,视频RTSP/RTMP、Onvif、GB28181,语音对讲,C/C++表达式/梯形图/Java/Python边缘计算二次开发环境,内置嵌入式SCADA软件功能,(SCADA处理点数<2000点),Docker功能(近期发布)
    应用环境 运行温度:-40℃~+80℃;贮存温度:-40℃~+70℃,相对湿度:小于 85%,无冷凝;工作电源:AC 85-265V,50Hz;功耗:小于20W

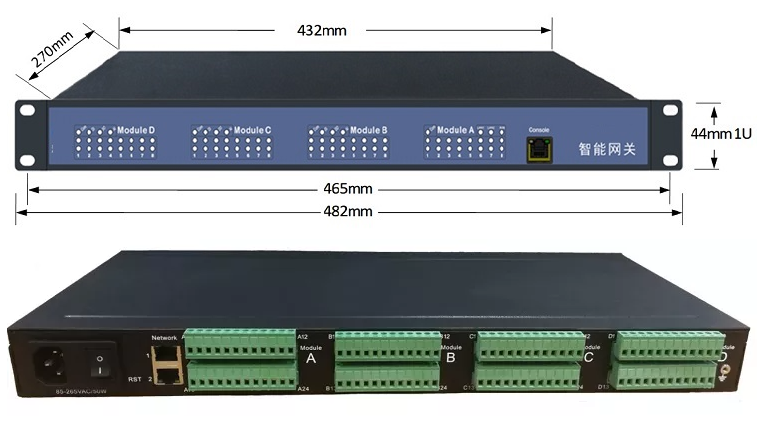

    尺寸及安装方式 482mm×270mm×44mm(长×宽×高),机架式标准19寸1U
    重量 净重:2.5Kg
    香蕉派团队提供产品功能定义,硬件设计,BSP级软件开发,外观模具设计,生产测试,供应链管理,直接对客户提供一体化,产品级交付。

    在线Wiki文档:https://wiki.banana-pi.org/Awinner_A40I_for_Industrial_control_gateway_design
